Woche 03: DIE FUNDAMENTE

Mo 18.6.2012: DER FUNDAMENTGRABEN

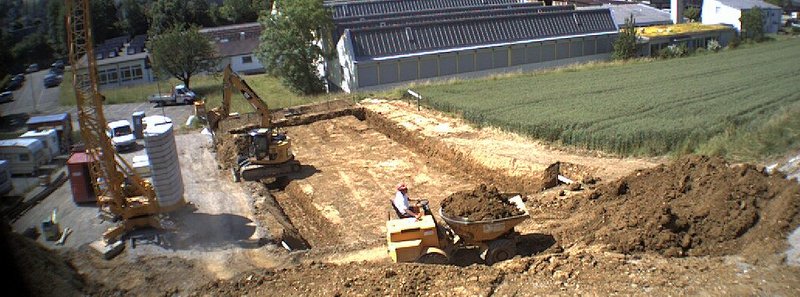

Geschickt balanciert der Bagger im Spagat über den selbst ausgehobenen Graben (und fällt nicht hinein!). Die senkrechten Grabenwände halten ohne irgend welche Sicherungsmassnahmen, nun wo der Boden wieder getrocknet ist. Der Baugrund ist wirklich geniales Material. Man müsste eigentlich gleich den Beton weglassen und das ganze Haus mit dem Lehm bauen.

120618_1110_Webcam_800

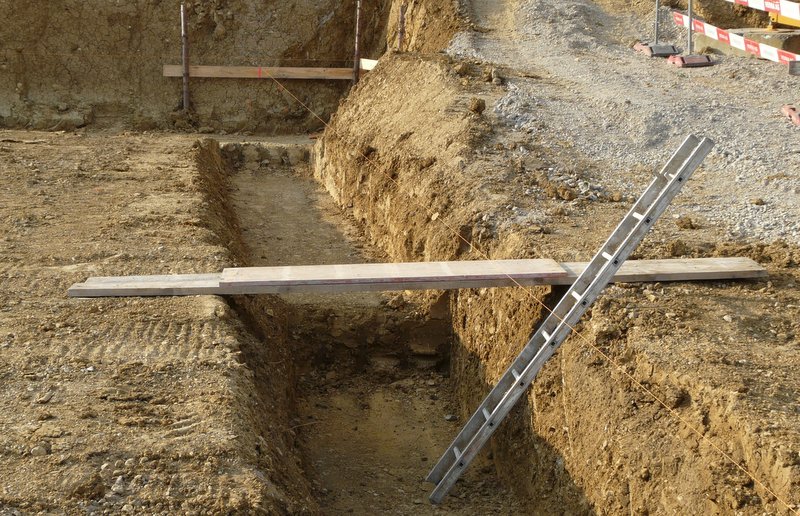

Ab heute braucht es Brücken und Leitern. Der umlaufende Graben ist fertig ausgehoben. Mit Holzlatten ist der Rahmen abgesteckt für das Schnurgerüst.

P1110614_800

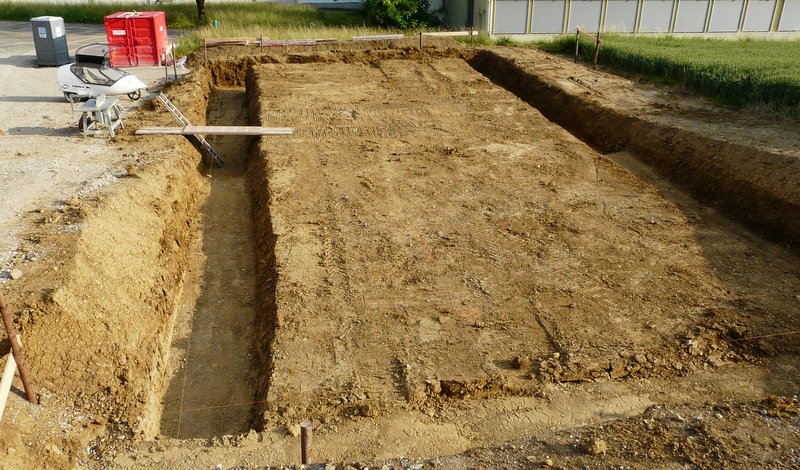

Der "absolute Tiefpunkt" ist erreicht, von nun and gehen die Arbeiten nur noch aufwärts. Auf das Erdreich kommt nun eine 5 cm dicke Schicht Magerbeton. Vorher muss aber noch das bereits ausgesteckte Schnurgerüst vom Geometer abgenommen werden und mittels der Meldekarte dem Bauinspektorat gemeldet werden. Er bestätigt damit, dass das Haus auch am richtigen Ort stehen wird.

P1110609-800

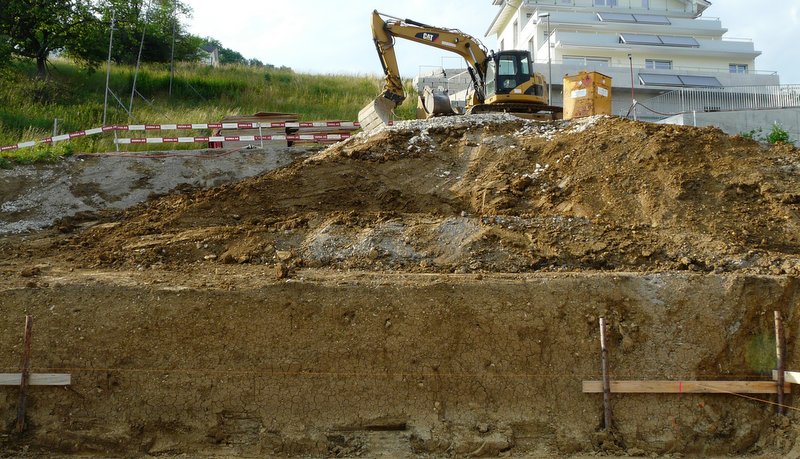

Der grosse Bagger hat sich seinen Weg bereits nach oben gearbeitet. Er hat den Aushub aufgeschichtet und sich neben der Strasse ein schönes Plätzchen eingerichtet. Von dort oben beobachtet er das weitere Geschehen, bzw. wird morgen zur nächsten Baugrube gefahren und kann wieder ganz unten beginnen.

P1110621_800

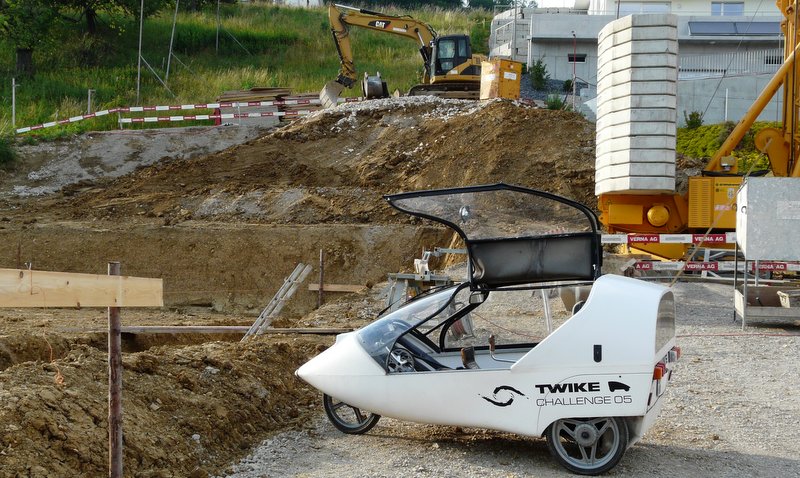

Das TW 003 steht bereits auf seinem zukünftigen Parkplatz neben dem Eingang des Erdgeschosses und blickt erwartungsvoll auf sein neues Heimatli.

P1110626_800


Di 19.6.2012: FUNDAMENTSOLE


Damit das Haus auf sauberem Boden steht wird im Graben eine 5cm dicke Sauberkeitsschicht aus Magerbeton eingebracht und eingeebnet. Auf der Nordseite kommt zu erst die XPS Isolation unter das Fundament, daher sind hier noch keine Eisen.

P1110633_800
Auf dem Magerbeton werden die Eisen kunstvoll aufgebaut, mit einem Distanzhalter, damit der Beton rundumfliessen kann.

P1110637_800

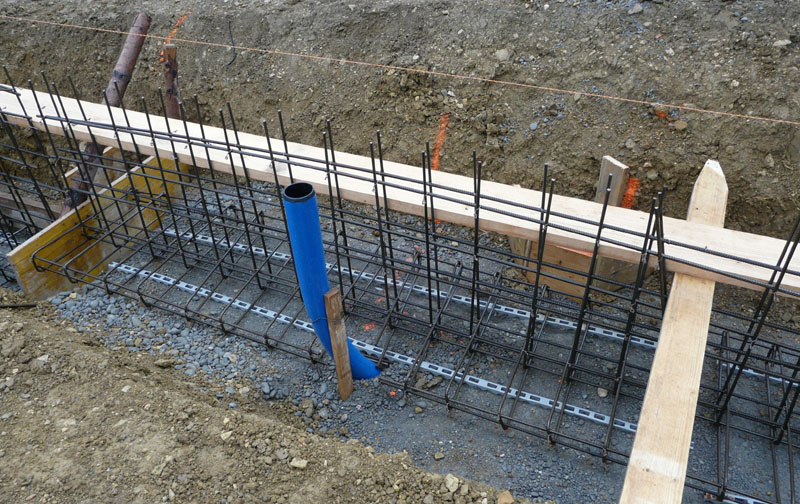

In der Mitte der Westseite ist das Rohr zur Durchführung der Wasserleitung bereits eingelegt. Die Schnüre markieren die Aussenseite der Bodenplatte.

P1110631_800


Mi 20.6.2012: FUNDAMENTFUSS BETONIEREN

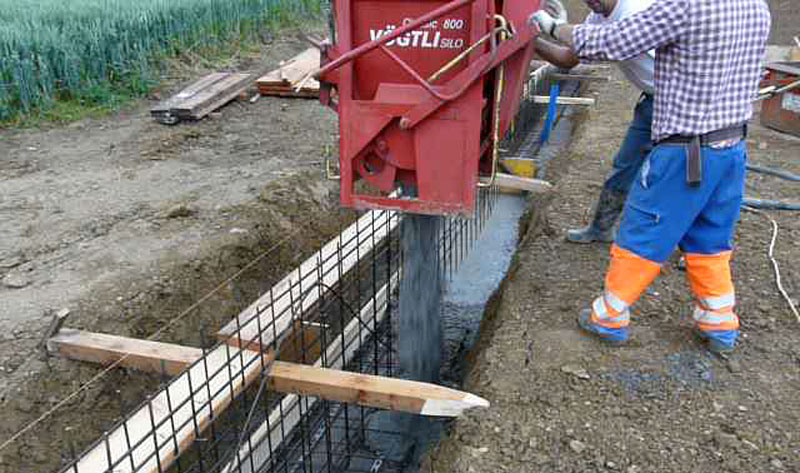

Die Seitenflanken des Fusses werden auf der Aussenseite abgeschalt, dann kommt der frische Beton hinzu.

P1110647_800

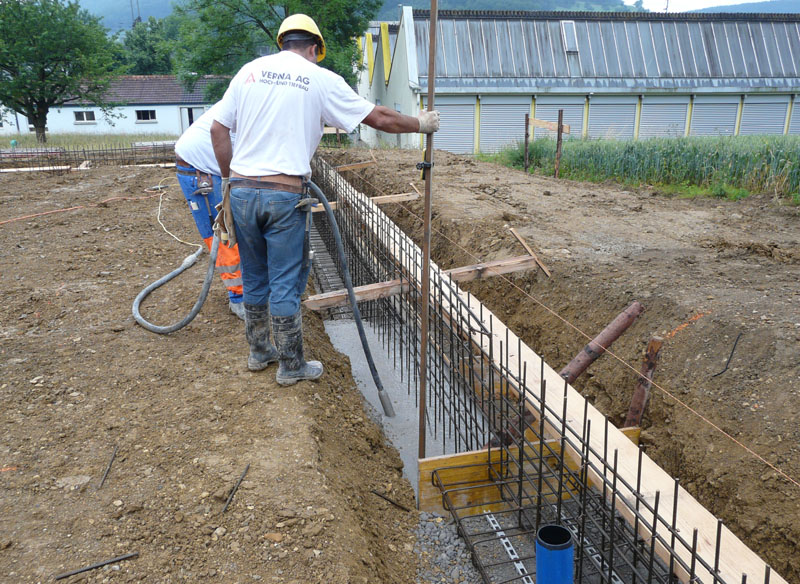

Mit der Vibriernadel wird er eingerüttelt. Die Höhe der Fundamentsole wird mit dem Nivelliergerät genau kontrolliert.

P1110643_800

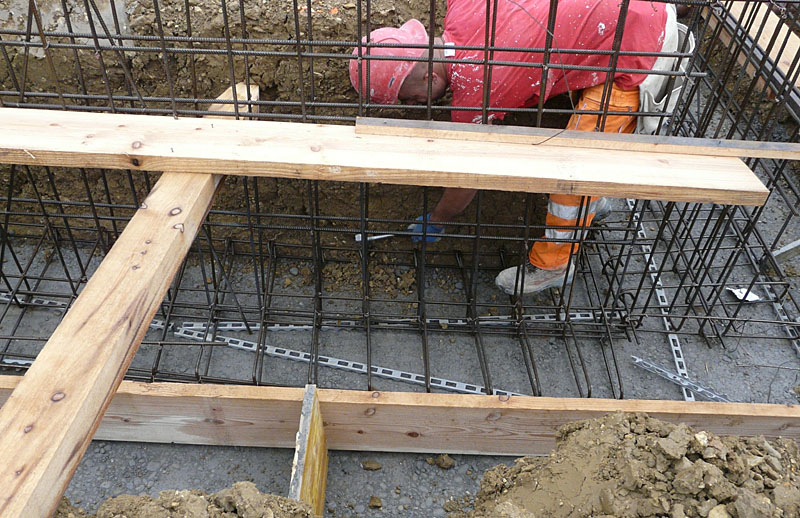

Letzte Korrekturen, damit die Eisen überall mit Beton umschlossen werden und nicht im Dreck enden.

P1110650_800

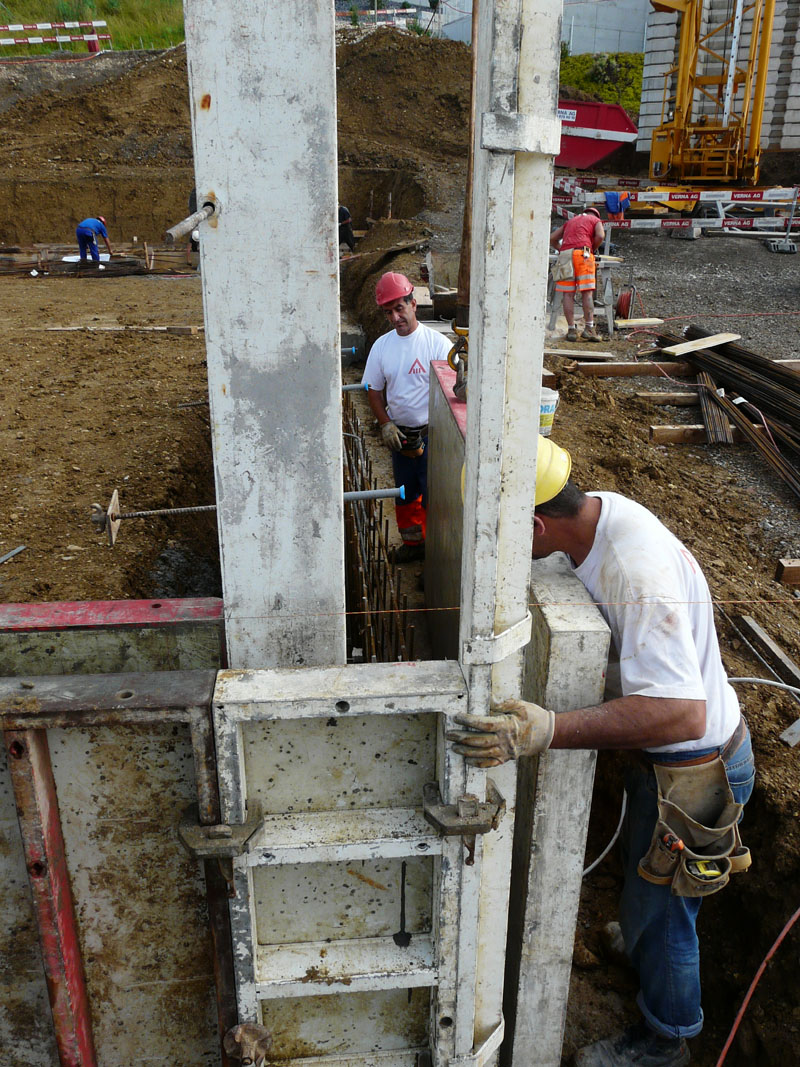

Do 21.6.2012: FUNDAMENTRIEGEL SÜD UND PLATTE NORD


Heute werden die Fundamentriegel auf der südlichen Hälfte und die Fundamentplatte unter der Nordwand geschalt und betoniert. Unter der Fundamentplatte ist bereits die XPS 160mm Isolation eingebracht.

P1110663_800
Die Eisen sind mit einem massiven Erdungsband verbunden. An den Ecken und in der Mitte sind dicke Kupferlitzen herausgeführt, für die Erdung der Stahlkonstruktion und Blitzschutz.

P1110660_800

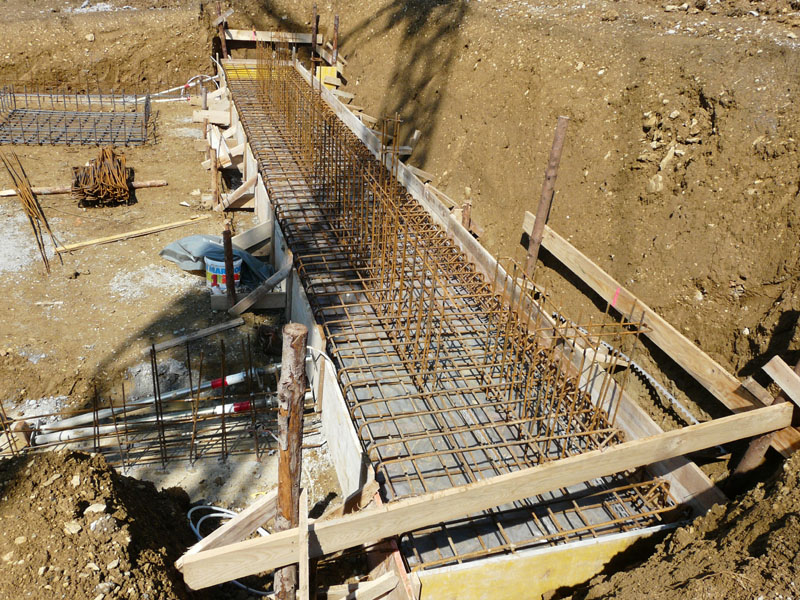

Die mit starken Eisen armierte Platte auf der Nordseite trägt die Nordwand und über separate Stützen den Boden des Lagers. Das Fundament und die Wand werden eingepackt, damit dort keine Wärme entweichen kann.

P1110673_800
XPS Platten sind extrudierter Polystyrolschaum, der für Anwendungen im Nassbereich konzipiert wurde . . . Dow Chemical hatte im 2. Weltkrieg den Auftrag ein leichtes Material zu entwickeln, das die Alliierten für die Landung als Schwimmkörper verwenden konnten - jetzt stellen wir unser Haus drauf.

P1110666_800 >>>Datenblatt Austrotherm XPS


Fr 22.6.2012: FUNDAMENTE NORDSEITE

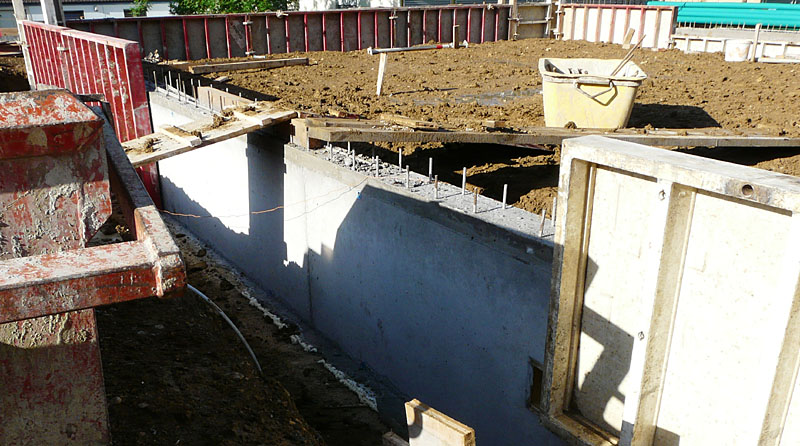

Die Südriegel sind betoniert und ausgeschalt. Die Nordriegel kommen nun dran.

P1110674_800 Die saubere Betonwand kommt zum Vorschein.

P1110676_800

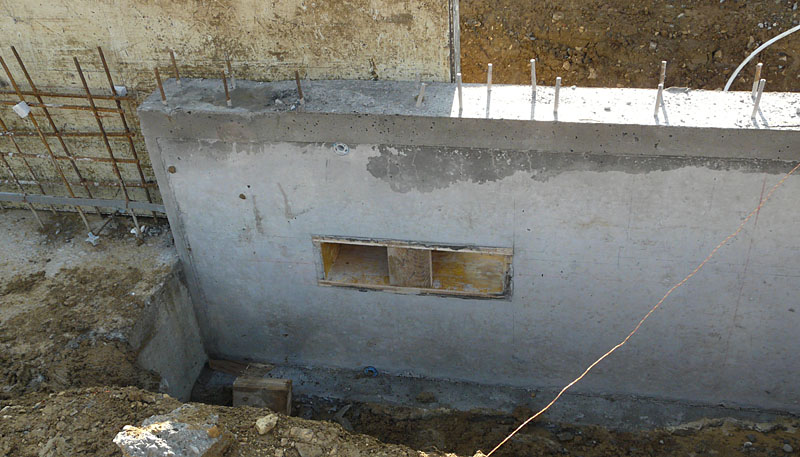

Ein ganz kleines Kellerfenster hat es drin, damit die Mäuse unter der Bodenplatte sich besser einnisten können . . . rsp. die Leitungen für die Erdkörbe durchgeführt werden können.

P1110678_800

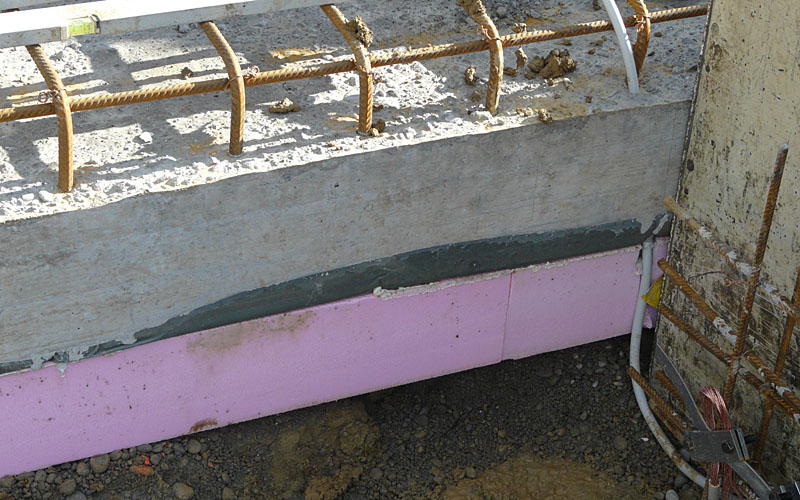

Der Schichtaufbau: 160mm XPS und dann 200mm Beton, dazwischen die PE Trennfolie.

P1110673_800
Die Eisen für die Stützen des Lagers und die Beton-Nordwand des EG ragen bereits in die Luft. Im Hintergrund der Korb für die mittleren Fundamente.

P1110682_800

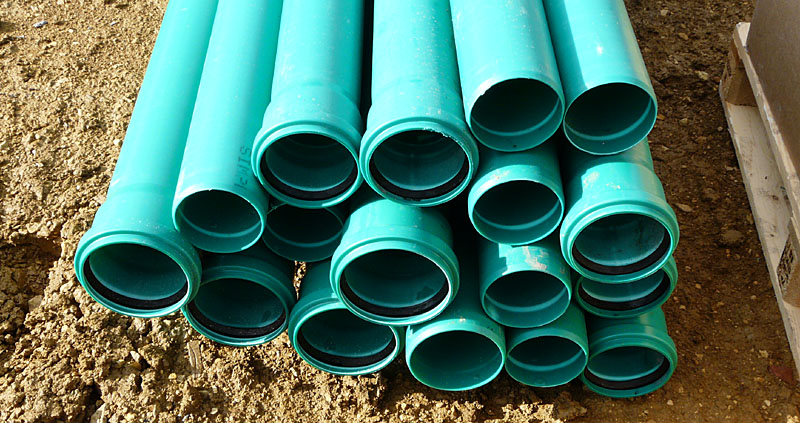

Die PP Rohre liegen bereit, damit nächste Woche die Kanalisation verlegt werden kann. >>> Datenblatt SIMPLEX PP-Rohre
